冷却循环水设备



. 循环冷却水系统概况

冷却塔RT数:

200RT       ×   5

每日运转时数:

24Hr/Day

每日理论循环水量:

19584T/ Day

每日理论蒸发量:

178.0T/ Day

每日理论排放量:

44.5T/ Day

每日理论补水量:

222.5T/ Day

⑥系统保有水量

80T



. 问题概述


循环冷却水系统日常运行面临的问题:

  2.1 设备结垢,阻碍传热,增加能耗,降低生产负荷

  结垢:是指水中溶解或悬浮的无机物,由于种种原因,而沉积在金属表面。

  冷却水中富含碳酸氢钙等不稳定盐类,在换热壁受热,即转变为碳酸钙等致密硬垢,规则沉积在壁,其传热效率仅为碳钢的1%左右,也就是在换热壁如果沉积0.5mm厚的硬垢,就相当于换热壁厚增加了50mm,严重阻碍传热的正常进行,能耗增加,从而对生产负荷构成极大影响,甚至停车。

  2.2 滋生粘泥软垢,阻碍传热;加速设备腐蚀,特别是发生点蚀事故

  阻碍传热:微生物繁殖、代谢产生的黏液(象胶水一样具有很强黏性),与循环水中的悬浮物(补充水进入、冷却塔抽风冷却水洗涤空气灰尘进入)和微生物尸体等交织黏附在一起,随水流黏附在设备壁面,不久就会形成一层滑腻的垢层,即所谓的表面疏松多孔的软垢。附着在换热壁的软垢,是热的不良导体(导热系数很小,只有不锈钢材的百分之一),因此会造成换热效果明显下降,影响生产负荷。

  发生点蚀:软垢层疏松多孔,为氧气的渗入形成良好通道,在循环水这个大的电导池中(富含盐),形成无数个小浓差电池,每个小电池就是一个点发生电化学反应,从而加速设备点蚀现象的发生,久之即发生纵深腐蚀穿孔事故。

  2.3 设备腐蚀,缩短使用寿命

  腐蚀:是指通过化学或电化学反应使金属被消耗破坏的现象。

  在循环水系统中,主要以溶解氧化学或电化学腐蚀为主,这种腐蚀除了会造成系统的水冷设备损坏或使用寿命减少外,还会由于腐蚀造成水冷器穿孔,从而引起工艺介质泄漏造成计划外的停车事故等,另外由于腐蚀会产生锈镏,会引起换热效率下降或线堵塞等危害。


. 循环冷却水处理技术要求

  3.1 循环冷却水系统设计标准

  HG/T 20690-2000《化工企业循环冷却水处理设计技术规定》,《GB50050-95

  3.2 补充水预处理水质要求



        3.3 循环水系统水处理效果指标

        3.4补充水量与浓缩倍率、排污水量关系

  3.4.1 补充水量 = 蒸发水量 + 排污水量 + 风吹损失 + 渗漏

  3.4.1.1 蒸发水量: E =⊿T×Q×4.184÷Rm3/h

  式中:T—示进出水温差,
  Q—示循环水量,m3/h
  R—示蒸发潜热,kJ/kg;(根据系统设计温度一般R值为2404.5 kJ/kg
  3.4.1.2 风吹损失:一般为循环水量的0.1%,为0.5 m3/h
  3.4.1.3 排污水量:B = E÷K-1- D(风吹)
  式中:K—示浓缩倍数;
  D—示风吹损失,一般为循环水量的0.1%

  3.4.1.4 系统渗漏:系统渗漏一般设为0 m3/h

  3.4.2 与水处理药剂投入关系


  系统水处理费用与补充水量成正比,因此提高浓缩倍率运行,是降低水处理费用的有效方法,但随浓缩倍率提高一定倍数时,又会使循环水中有害物质含量超标,因此须同时采取一定的辅助措施,如pH调节/加大旁流过滤处理等方法,使系统处理综合成本最低。

  3.5旁滤量设计要求

  循环冷却水在冷却塔中与空气接触散热时,空气中的灰尘、粉尘、孢子等悬浮固体被带入冷却水中,另外补充水进入循环水时也带入一部份固体杂物,它们使循环水的悬浮物、菌藻含量及其它污染物超出允许值,因此须设旁滤设施,对循环冷却水进行旁流过滤处理,以保证循环冷却水悬浮物含量指标保持在规定范围内,保持换热壁干净。

  HG/T 20690-2000建议循环冷却水旁流过滤量为循环量的25%。设计时其计算式中空气含尘量以环保部门监测为准。

四、
工业冷却循环水系统存在问题之水处理方案


1
、以往的解决方案    采用电子水处理器配合普通过滤设备的方法    由于普通过滤设备的过滤精度非常低,一般在1015目,只能去除树叶等大颗粒物体,工业冷却循环水系统内的杂质除了少数大颗粒杂质外,主要由空气中的尘沙、铁锈、粘泥等细小的悬浮物组成,普通过滤设备对这些悬浮物的过滤效率几乎为零。普通过滤设备不能解决系统污垢的问题;另外,电子水处理器只能解决水垢问题,系统腐蚀、菌藻等问题也不能解决。因此这种水处理配置只能解决一部分问题,不能综合解决问题;根据国家冷却循环水设计规范规定,中央空调冷却循环水需对菌藻、悬浮物、污垢、腐蚀、生物粘泥进行处理及控制,同时必须控制水质的浓缩比,建议当补充自来水或总硬度在300mg/LCaCO3)左右的地下水时,浓缩比控制在2.5倍左右。为控制浓缩比,采用直接排污的方式,将浪费大量的水资源。因此,采用这种水处理方式不能完全解决系统存在的问题。

2、欧美克水处理公司系列设备解决方案

全自动加药设备用计量泵是一种符合各种工艺流程要求,可进行调节,定量输送各种化工液体的高精度输送设备,计量精度达到±1%,适用于传送温度-30-200,粘度在0.3-800mm2/s,不含固体颗粒的液体,流量在1.25L-8000L的范围内任意调节,压力为0.250Mpa150余种规格,特殊性泵适用于输送含有少量固体颗粒,粒度在0.01mm以下的悬浮液体,该系列产品执行API675标准。重复精度在101调节范围内为 1%;再现精度在101调节范围内为 3%;线性精度在101调节范围内为3%。还可根据用户的需要进行相同机座或或不同机座的串联组合,可按不同或相同的比例输送多种液体,液缸体可按不同液体的腐蚀性运行,


性能特点:加药量精确、恒定。加药能力大,适用范围广。操作简便、管理简单。药剂投加量易于调节。


应用范围


中央空调水处理:

  空调系统用未经处理之水长期运行,将会文化馆管路,在沉积出起热阻作用的水垢,泥渣和藻类,其结果必然导致传热下降,压缩机负荷增大,造成水电浪费和设备寿命缩短,甚至无法保证安全运行。对中央空调进行水质稳定处理是消除上述问题的可靠方法。

空调水处理包括:

第一阶段:空调水系统投入运行前清清洗处理

第二阶段:空调水系统清洗后管道内壁的预膜处理

第三阶段:空调水运行期间的控制和水质控制

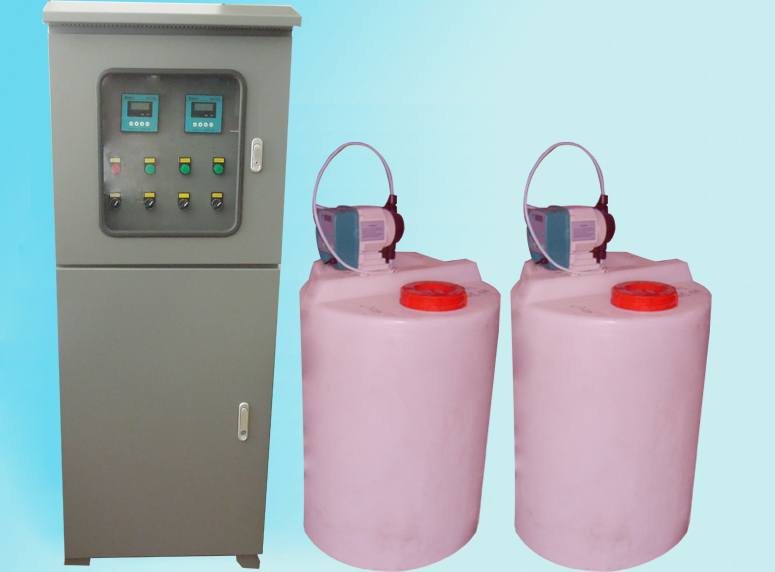

自动加药系统:

  对中央空调水处理进行水质稳定处理,如采用人工加药对水质进行控制存在着工作量大、加药控制不问候准确,水质容易失控等比弊病,为此我公司研制开发了国内领先技术——空调水自动加药系统。

   自动加药系统是与中内空调水处理相匹配的一组设备,包括自动加药控制箱、在线测量仪表、加药泵、加药桶等部分。它可使系统内的水质获得有效的监控,使水系统内保持适量的均匀的药物浓度,排污量少,节约用水,自动维持系统水质指标在控制范围内,减少劳动量,实现科学管理,降低运行成本。

五.工艺介绍

   1.日常保养方面:

1)确定系统采样点采样,并测试水质,根据水质化验结果设计加药量和控制系统处于最佳状况;

2)将设计量药剂投入系统中;

3)排污按水质实际情况再行确定;

4)每月确定系统采样点采样,并测试水质,根据水质化验结果及时调整加药量以控制系统处于最佳状态;

5)每月一次水质化验及分析报告;

2  系统停机检修期间,将帮助及时检查设备,打开情况并提供书面报告,根据现场情况改进及调整方案,保证设备处于最佳状态;

3.          在设备进行检修时,如外观上换热壁上有明显的腐蚀产物,主要设备
换热面上有结垢物、有明显微生物污泥存在则应进行清洗预膜处理。

六、药品添加方式

1) 首次添加一定基础投入量,后期每三天(或每周)添加补充量。

2) 由贵司人员负责将药液投入冷却塔中或用自动加药机进行添加。



.  药剂用量:



1OUMX-600冷却水专用防蚀防垢剂:

此剂由多种羧酸盐类聚合而成,并有强力分散剂,能抑制水垢不结晶,其抑制所形成之软泥,借着强力分散剂悬浮于水中,抑制水垢形成之门槛极高,长期添加此剂,能有效防止系统结垢及其腐蚀之不良影响,确保系统正常运转。



    基础投入量:80T×300ppm×10, -3=24kg

每日添加量222.5T/Day×40ppm×10-3=8.9 kg/Day,

每月添加量: 8.9kg/Day×30Day/Mon =267kg/Mon



备注:以上实际加药量以系统水质中药剂残留量TP>2ppm为原则,依水质实际情况酌情增减使用之。



 2OUMX-700杀菌灭藻剂:



      此剂为优良微生物控制剂,在冷却水循环水系统中可有效控制青苔与藻类、细菌、真菌等生物之生成,直接渗入微生物细胞膜,进而破坏其蛋白质组成,使其失去代谢作用而死亡,从而确保循环系统运转正常。





    基础投入量:80T×300ppm×10-3=24kg

每日添加量222.5T/Day×40ppm×10-3=8.9 kg/Day

每月添加量: 8.9kg/Day×30Day/Mon =267kg/Mon



备注:以上实际加药量以系统水质中药剂残留量TP>2ppm为原则,依水质实际情况酌情增减使用之。



八.冷冻水系统化学处理建议:



1.冷冻水系统概况:系统保有水量100T(大约)

冷冻水系统一般是密闭系统的冷冻系统,所以不会有空气中的杂质大量进入影响水质,一般也不会产生结垢及大量微生物生长现象,但会出现低温下的腐蚀。贵公司的冷冻水系统可能已经有腐蚀产生,须及时加入一定的药剂保护管路。

2OUMX-800冰水系统腐蚀抑制剂

       该药剂为一种特殊盐类的腐蚀抑制剂,使用于密闭系统的冷却系统冷冻水系统、热水加热系统的防蚀处理。



3.添加方法:

期初一次性添加一定数量之药剂,后期根据补水量及水质化验结果进行适量调整药剂添加量。由贵司人员负责将药液人工投入或用自动加药机进行添加。



基础投入量:100T×5000ppm×10-3=500kg

每日添加量222.5T/Day×40ppm×10-3=8.9 kg/Day

每月添加量: 8.9kg/Day×30Day/Mon =267kg/Mon



备注:以上实际加药量以系统水质中药剂残留量TP>2ppm为原则,依水质实际情况酌情增减使用之。



 2OUMX-700杀菌灭藻剂:



      此剂为优良微生物控制剂,在冷却水循环水系统中可有效控制青苔与藻类、细菌、真菌等生物之生成,直接渗入微生物细胞膜,进而破坏其蛋白质组成,使其失去代谢作用而死亡,从而确保循环系统运转正常。





    基础投入量:80T×300ppm×10-3=24kg

每日添加量222.5T/Day×40ppm×10-3=8.9 kg/Day

每月添加量: 8.9kg/Day×30Day/Mon =267kg/Mon



备注:以上实际加药量以系统水质中药剂残留量TP>2ppm为原则,依水质实际情况酌情增减使用之。



八.冷冻水系统化学处理建议:



1.冷冻水系统概况:系统保有水量100T(大约)

冷冻水系统一般是密闭系统的冷冻系统,所以不会有空气中的杂质大量进入影响水质,一般也不会产生结垢及大量微生物生长现象,但会出现低温下的腐蚀。贵公司的冷冻水系统可能已经有腐蚀产生,须及时加入一定的药剂保护管路。

2OUMX-800冰水系统腐蚀抑制剂

       该药剂为一种特殊盐类的腐蚀抑制剂,使用于密闭系统的冷却系统冷冻水系统、热水加热系统的防蚀处理。



3.添加方法:

期初一次性添加一定数量之药剂,后期根据补水量及水质化验结果进行适量调整药剂添加量。由贵司人员负责将药液人工投入或用自动加药机进行添加。



基础投入量:100T×5000ppm×10-3=500kg
